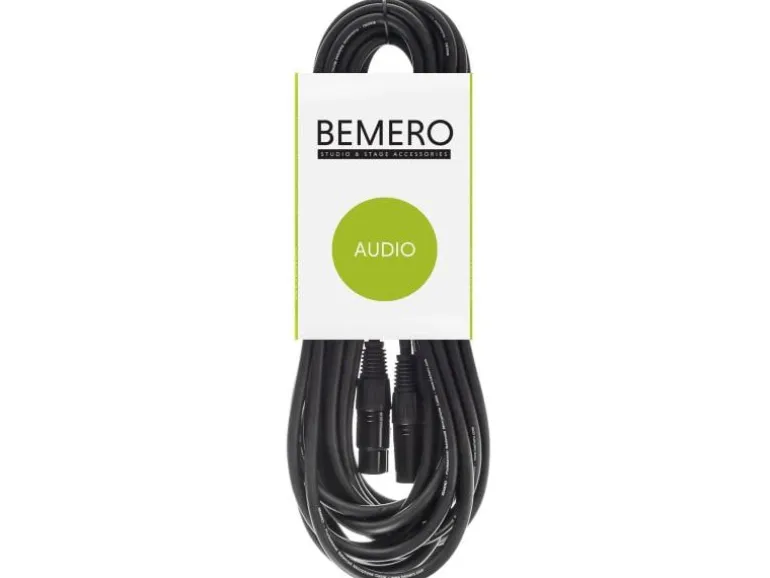

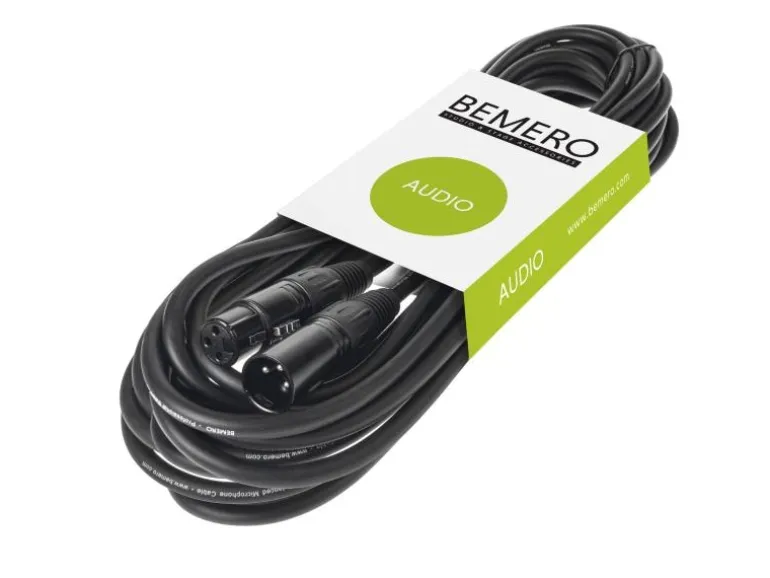

Bemero XLR-Kabel XLRf XLRm symmetrisch 10 m, Schwarz

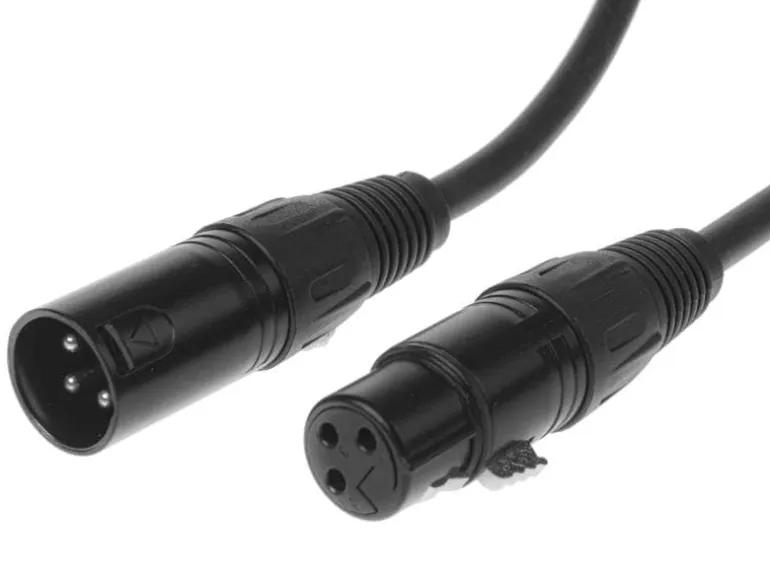

XLR-Steckverbindung

Die Verwendung von dreipoligen XLR-Steckverbinder hat sich in der professionellen Tontechnik als Standardverbindung für analoge Audioleitungen; sprich Mikrofon- oder Linesignale durchgesetzt.Insbesondere für die Übertragung symmetrischer Signale ist die Verwendung entsprechender Kabel, welche mit 3-Pole XLR-Stecker konfektioniert sind Standard. Die XLR-Stecker bzw. Buchsen gibt es in zwei Ausführungen: Eine männliche (male) Variante für den XLR-Stecker, abgekürzt oft als XLRm gekennzeichnet, und eine weibliche (female) Variante, meist als XLRf bezeichnet, welche als XLR-Buchse fungiert. Nebst der für Mikrofonkabel gebräuchlichen, dreipoligen Bauart gibt es auch vier, fünf und selten sechspolige XLR-Stecker und Buchsen.

Was heisst XLR

Die Bezeichnung XLR entstammt einer Abkürzung und bedeutet eXternal Line Return, was auf die Pinbelegung der Steckerverbindung bei symmetrisch geführten Signalen zurückführt. Abmessung und Mechanik der Steckverbindung sind unter dem internationalem Standard IEC 61076-2-103 normiert, was es ermöglicht, dass die XLR-Verbinder von verschiedenen Herstellern identisch produziert und in Umlauf gebracht werden können.

Symmetrische vs. asymmetrische Signalübertragung

Sei es auf der Bühne, im Studio oder im Bandraum, asymmetrische Signalführung hat dort nichts verloren bzw. gilt es möglichst zu vermeiden oder so kurz wie möglich zu halten und schnellstmöglich zu symmetrieren. Es sei denn, es handelt sich um niederohmige Instrumenten- oder Lautsprechersignale. Gitarrenkabel beispielsweise sind asymmetrisch (unbalanced) geführt. Ein symmetrisches (balanced) Kabel besteht aus zwei Signalleitern: Pin 1 für Signal+ hot, Pin 2 für Signal- cold sowie einem Masseleiter. Die Signalleiter sind gegeneinander verdreht. Die Masse dient als Schirm. Da die Signale auf den Leitern gegenphasig sind, heben sich Einstreuungen auf. Ein symmetrisches Kabel ist also auch über längere Strecken viel weniger anfällig auf Einstreuungen und Brummschleifen als es ein asymmetrisches Kabel je sein wird.

Symmetrisch ist nicht gleich Stereo

Ein symmetrisches Mikrofon- oder Linekabel überträgt lediglich ein Mono-Signal. Bei einem Stereo-Kabel hingegen werden zwei unterschiedliche Signale, meist links und rechts, in einem Kabel übertragen. Ist bei einem Mikrofon- oder Linekabel auf der einen Seite ein Stereo-Klinkenstecker verbaut, führt dieser oft irre und lässt fälschlicherweise viele Anwender glauben, dass besagtes Kabel ein Stereo-Signal überträgt, was es aber nicht tut.

Unterschied zwischen Mikrofon- und DMX-Kabel

Äusserlich ist ein Mikrofonkabel mit beidseitigen XLR-Stecker nicht von einem DMX-Kabel zu unterscheiden. Zumal wenn es sich auch noch um ein DMX-Kabel mit 3-Pol XLR-Stecker handeln sollte. Aufgrund der unterschiedlichen Übertragungsfrequenz und dem, im Vergleich zu einem DMX-Kabel, wesentlich tieferen Widerstandes, ist es absolut nicht ratsam, Mikrofonkabel für die Übertragung von DMX-Signalen zu verwenden.

Leiterquerschnitt

0.22 mm², Gesamtdurchmesser: 6.5 mm ( ± 0.2 mm), AWG: 24

Verdrahtung

Pin 1 = Masse (Abschirmung, ground); Pin 2 = Signal + (hot); Pin 3 = Signal – (cold)

Bemero für Ihre Projekte

Bemero bedient Sie mit einem ausgewählten Portfolio an Accessoires für Studio und Bühne, welche für die Umsetzung Ihrer Projekte unverzichtbar sind. Machen Sie also Ihr nächstes, grosses Ding. Realisieren Sie Ihr Projekt und Bemero unterstützt Sie mit den nötigen kleinen Helfern, wie auch mit diesem Kabel.
